Spajanje kontejnera: dupli moduli i kontejner na kat
Dva modula postavljena jedan uz drugi u širinu omogućuju prostor bez nosivog zida u središnjem dijelu, no kat zahtijeva angažman projektanta. Spajanje kontejnera u tvorničkoj izvedbi, od brtve do statike, izgleda na određeni način.
Jedna prostorija čini jedan modul. Kuća nastaje od dva modula. Upravo ta osnovna računica pokazuje zašto videi o povezivanju kontejnera privlače stotine tisuća pogleda.
Ispod svake takve snimke nalazi se isto pitanje: kako to izgleda kada se posao obavlja ozbiljno, uz projektanta i tvornički spoj, a ne uz brusilicu i pjenu. Također se postavlja pitanje gdje su granice prije nego što se pozove statičar. Krećemo redom, od širine prema visini.
Zašto se moduli spajaju: kvadratura bez hodnika
Širina standardnog modula iznosi otprilike dva i pol metra. Za spavaću sobu to je sasvim dovoljno, no za dnevni boravak spojen s kuhinjom postaje tijesno. Kada se dva modula spoje u širinu, dobije se prostor od pet metara bez nosivog zida u sredini, pa se tlocrt prikazuje kao jedinstvena cjelina. Umjesto niza vagona dobiva se uobičajen raspored: dnevni boravak proteže se cijelom širinom, dok se spavaća soba i kupaonica nalaze na suprotnoj strani.
Glavna je prednost u odnosu na dogradnju što se kvadratura povećava bez hodnika i beskorisnih prolaza. Montažni kontejneri već su od samoga početka osmišljeni za međusobno slaganje, stoga isti okvir može služiti i za samostalno korištenje i za stanovanje unutar cjeline.
Danas kupite točno onoliko modula koliko vam je potrebno. Sutra, kada se obitelj, posao ili broj gostiju poveća, dodate još jedan; okvir i sustav veza pritom ostaju nepromijenjeni.
Spoj u širinu: kako nestaje zid između modula
Svaki modul ima svoj vlastiti nosivi okvir, zbog čega stijenka na mjestu spajanja dvaju modula ne prenosi opterećenje. Na dodirnim točkama modula bočni se paneli uopće ne postavljaju; umjesto njih ostaju okvirni stupovi, koji se u dovršenom prostoru pojavljuju kao dva uska okomita elementa ili ih se uklopi u pregradu.
Kranom se moduli na terenu poravnaju, potom se međusobno stegnu i brtve duž cijele visine spoja. Voda se s krovnog lima preko šava odvodi kao da je krov jedinstven, dok se pod izravna u jednu plohu, bez praga. Iz modula u modul instalacije prolaze kroz unaprijed predviđene prolaze.

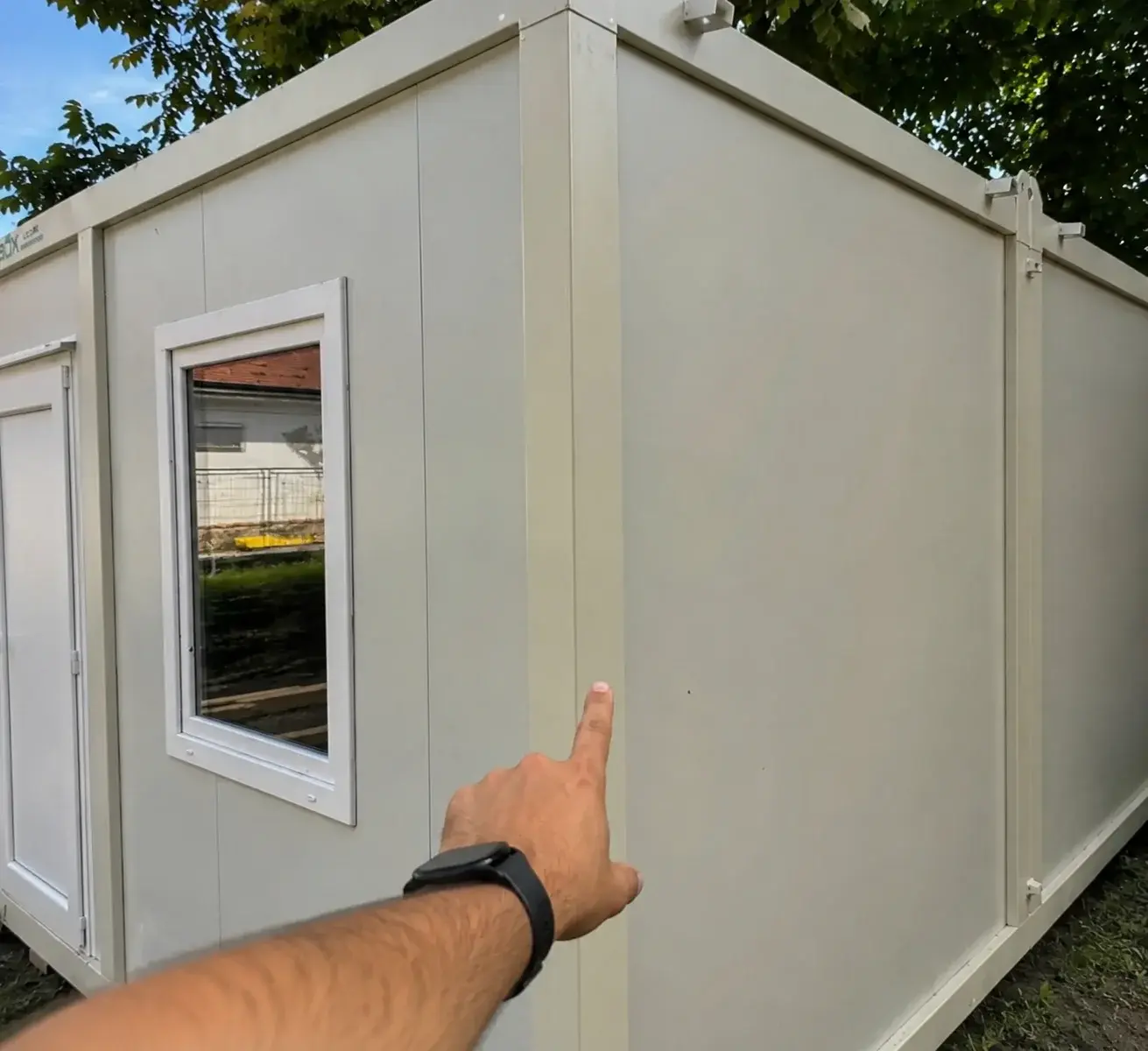

Na fotografiji iznad upravo je taj detalj vidljiv: šav se proteže od tla sve do krova te na dovršenom objektu ostaje tanak poput fuge. Većina posjetitelja iznutra ga uopće ne zamijeti. Obrnuto također vrijedi: budući da spoj nije zavaren nego ostvaren vijcima s brtvama, sklop se može rastaviti, prevesti i ponovno sastaviti na drugome mjestu.
Kat: statika, stepenice i što provjerava projektant
Slaganje na kat u potpunosti mijenja prirodu razgovora. Donji modul više ne nosi samo vlastitu težinu, nego gornji mora sjesti na točno definirane točke okvira, a svaki otvor u donjim stijenkama ulazi u proračun. Projektant uvijek potpisuje statiku kata, i to prije proizvodnje, ne nakon montaže. I naizgled mali zahvati podliježu tome, primjerice veliki stakleni otvor u prizemlju ispod punog kata; popis se prolazi prije izrade crteža.
- Nosivost donjeg okvira i raspored stupova
- Položaj i veličina otvora u donjem modulu
- Vanjsko stubište i njegov temelj
- Veze modula i ukrute protiv vjetra
- Podloga koja nosi dvostruku težinu
Dvoetažni kamp s naslovne fotografije sastavljen je točno tim redoslijedom: račun se radi prvi, a kran dolazi nakon njega. Nosivost ne izgovaramo napamet niti u razgovoru, budući da projekt određuje te vrijednosti za svaki pojedini sklop. Ako vam netko nudi kat bez projekta, uz tvrdnju da okvir podnosi sve, to ne predstavlja uštedu, već rizik koji snosite sami.
Brtvljenje spoja: detalj koji dijeli amatere od tvornice
Na snimkama se čini jednostavno: dva kontejnera, brusilica, pjena. Već prva jesen otkrije razliku. Ako spoj nije brtvljen sustavno, duž cijele visine i preko krova, voda prodire upravo ondje gdje je kasnije najteže pristupiti. Zimi se voda u šavu smrzne i proširi, pa mali propust svake godine dodatno radi.
U hali se, dok su moduli još ondje, planira spajanje u cjelinu. Brtvene trake postavljaju se na rubove koji su već pripremljeni, krovna opšava preklapa se u smjeru kojim voda otječe, a instalacije iz jednog modula u drugi prolaze kroz unaprijed određene otvore. Kod poslovnih kontejnera, kad se u niz povezuje i deset modula, redoslijed montaže utvrđuje se prije nego prvi kamion uopće krene. Svaki modul unutar niza unaprijed zna svoje mjesto i točan sat kad dolazi na red.
Tvornički spoj ne propušta čak ni nakon više godina. Ne radi se o magiji, već o pravilnom slijedu: rub se priprema u hali, brtva se postavlja na suho, a opšav se preklapa nizvodno.
Od dva modula do kampa: ista logika
Granica između duplog modula i naselja zapravo ne postoji. Isti princip vrijedi, samo je broj veći. Uredi se spajaju po širini, smještajni blokovi slažu na dva kata s vanjskim stubištem, a sanitarni moduli dodaju se gdje zatreba. Na istom tlocrtu, dvoetažni sklop udvostruči kapacitet, što je na skupim ili skučenim parcelama često jedini put naprijed.
Kontejnerski kampovi najbolje pokazuju kako modularna logika napreduje bez ikakvih ograničenja. Tko razumije ispravno spajanje dvaju modula, lako će složiti i dvadeset; pritom se mijenja samo logistika, a ne tehnika.
Kada tek počinjete razmatrati mogućnosti, pođite od dviju brojki: koliko kvadrata vam je potrebno u prvoj godini i tko će se sve pridružiti kasnije. Uz te podatke, tlocrt se osmisli u jednom poslijepodnevu, a širina i kat mogu se dodati i sljedeće godine, na postojeću konstrukciju.
